1.

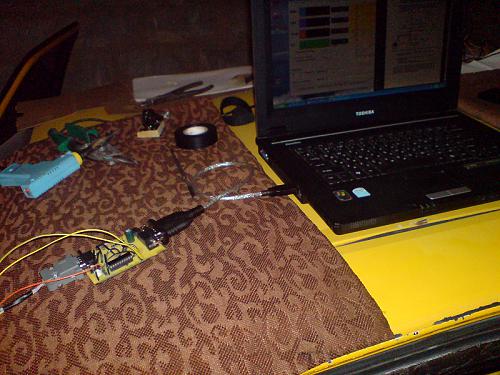

Оранжевый провод припаян ко второму контакту jp1 ?
- его так и нужно было оставить туда припаянным, другой конец к луженой дорожке на расходомере (№4)
Сейчас оставляем как есть - просто припаиваем еще один провод с jp1.2 на луженую дорожку расходомера 4. Резистор масштабирования - внешний ( на фото не вижу ) как настроили первый раз , так пока и не трогаем.
Цитата:
|
хотел спросить, если несложно объясни, почему мы использовали точку 4 для получение опорного напряжения, а не точку 2? Получается выпал один резистор.
|
Сейчас в качестве опорного мы взяли максимальное напряжение на дорожке. Если взять в качестве опорного то , что выдает эбу- упадет разрешение и точность приготовления смеси.
2.
Цитата:
|
попытался отстроить опорное напряжение показания VAF очень прыгали
|
На сколько сильно прыгали ? - в пределах 3-4 отсчетов - вполне допустимо.
3.
При продувке - между расходомерами должен быть установлен воздуховод длиной 30- 50 см, потому что лопата открывается частично и воздух идет не через все сечение трубы , соответственно - большая погрешность измерения.
В качестве воздуховода подойдет простой кусок картона - сворачиваем трубку, гремитизируем скотчем - для первичной продувки пойдет
.
Разнесите расходомеры на 30-50 см и скиньте снова лог и табличку продувки.
4. Подготовьте 3 резистора:
- 1шт номиналом 2-2,5КОм( для замены датчика температуры воздуха)
- 100 и 690 Ом 0.25Вт по 1 шт. для эмуляции резистивного делителя как на плате расходомера.
Они в последствии будут установлены постоянно и с них мы будем брать опорное для конвертера.
Если нет резистров точно по номиналу - можно собрать из нескольких резистров других номиналов. Глваное чтобы максимально близко к 100 Ом и 690-700 ом . Измерять лучше тем же тестером
Цитата:
|
Вот что думаю, на плате расходомера нанесены 12 резисторов. Можно замерить их сопротивление и зная опорное напряжение вычислить напряжение в каждой точке. Внести 12 точек в таблицу и построить график. Как вариант, можно попробывать таким образом, заполнять таблицы тем, у кого полность умер VAF. Если че не то пишу ответь пожалуйста.
|
Не прокатит - птому что неизвестен расход воздуха. Проще с помощью точной коррекции отстроить.
